Acrel-5000建筑能耗管理系统在某4s店中的应用

安科瑞 刘迈

摘要：品牌汽车销售门店通常数量多、分布广，单个门店的能源消耗（如电力、水、燃气）虽小，但总和显著。电费、汽油费等能源开支可能占总运营成本的15%-30%，成为仅次于人力和房租的第三大支出。随着双碳政策的推进，要求企业降低碳排放。本文就Acrel-5000建筑能耗在某4s店中的应用方案进行介绍，项目主要将该集团的总门店及40余家地方门店进行统一的组网，将能耗数据和KPI指标进行采集、计算及上传管理。

关键词：连锁门店，建筑能耗，能耗采集

1.       项目概况：

该汽车投资有限公司于2012年在杭州成立，负责中国区经销商网络的部署和业务的运营管理。门店分布于江苏、上海、浙江、北京、广东等省。在国内共有45家汽车经销商，主要集中销售奥迪、宾利、兰博基尼、保时捷和 BMW/MINI 等豪华品牌。能耗管理系统主要针对办公区、会客区、维修区、光伏发电等功能区域进行能源计量和管理。目前45家门店均已完成搭建部署及交付。

2.       客户需求：

（1）       能源管控：之前各门店没有使用智能电表、水表、流量计，只能通过每月电费单获取总用量及费用。无法知晓各区域用能情况。

（2）       KPI指标：客户需要根据总部规定的耗能指标进行严格的KPI管理。并且每月需要上报。

3.       项目难点：

Ø                      因集团管理需要实时获取各门店能源消耗数据，但是大部分门店未能开通公网IP，且部分能源计量器具无法联网，所以须通过4G的方式传输能源数据。

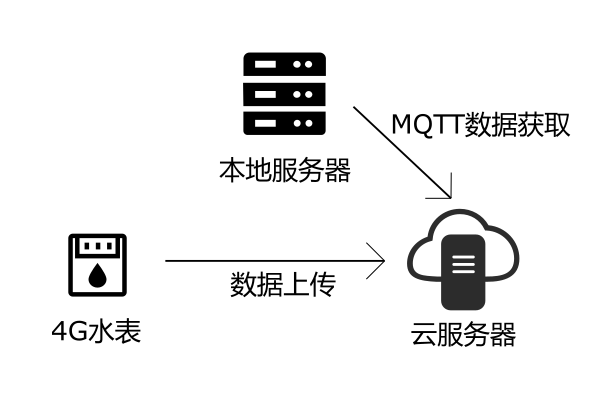

Ø                      4G水表将数据上传至云服务器，由后台程序进行协议解析，并将数据转化为标准格式，并推送至MQTT服务器中，客户本地服务器通过网络，获取云服务器MQTT的数据。

4.       解决方案：

（1）       能源管控：通过有线、无线智能表计，实现电/水/流量/压缩空气/光伏发电等能耗的自动计量及准确计量。

（2）       KPI指标：增加KPI概况以及用户报告部分，将月度，年度KPI指标进行计算，如：单位面积能耗、烤漆房工件能耗、回收水利用率等等。

（3）       中英文适配：全部功能菜单都进行了中英文适配，且通过客户逐项验证。

（4）       手机APP查看能耗数据：除内网WEB版本之外，还提供APP服务，客户可在任意内网WIFI下。通过APP查询门店用能数据。

5.       组网结构：

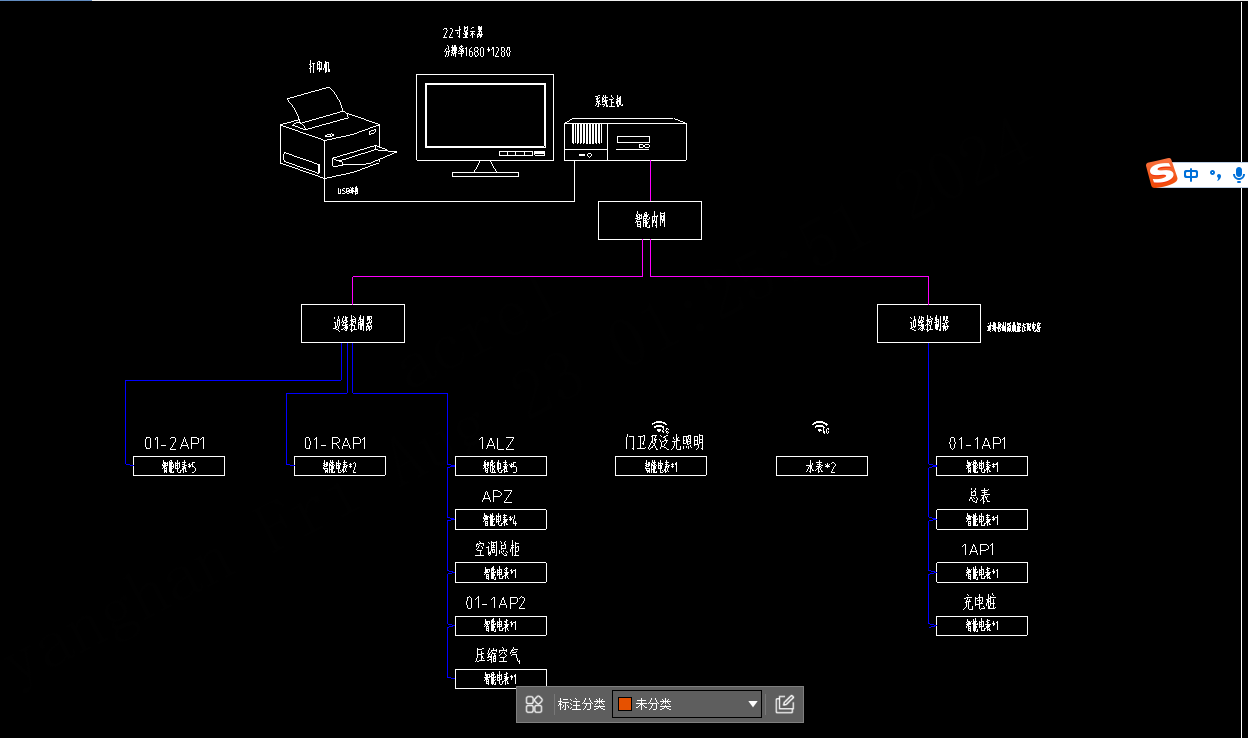

ANet-2E4SM网关采集智能电表（DTSD1352）、流量计及温湿度传感器数据，通过有线方式上传至内网服务器，此外，部分智能电表（ADW300）及4G水表，可通过4G无线上传至能源管理平台。

6.       典型硬件：

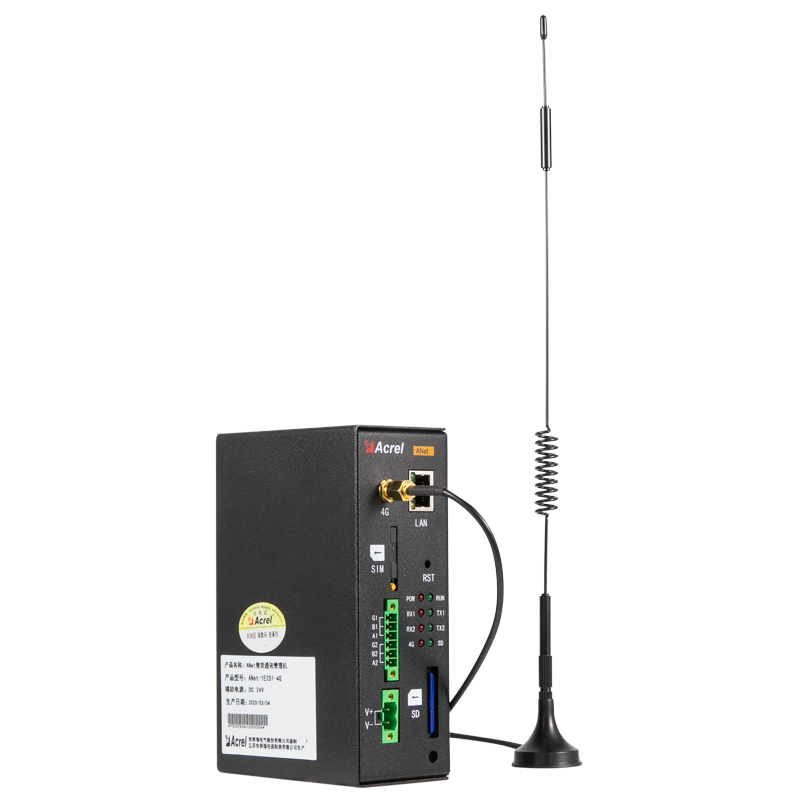

ANet-1E2S/1E1S-4G网关

Ø                      采用高性能32位ARM处理器，至多支持2万个数据点

Ø                      支持32G外部存储

Ø                      支持断点续传，网络中断后数据存储本地，至多支持1个月存储

Ø                      可选4G上传模块，拥有一路10M/100M以太网口

Ø                      拥有MODBUS/MQTT等协议

Ø                      支持AES数据加密

Ø                      采用嵌入式LINUX操作系统，金属外壳，导轨式安装

Ø                      拥有电磁兼容4级认证

Ø                      串口，网口光耦隔离

Ø                      支持-20℃至50℃运行温度

7.       特色功能：

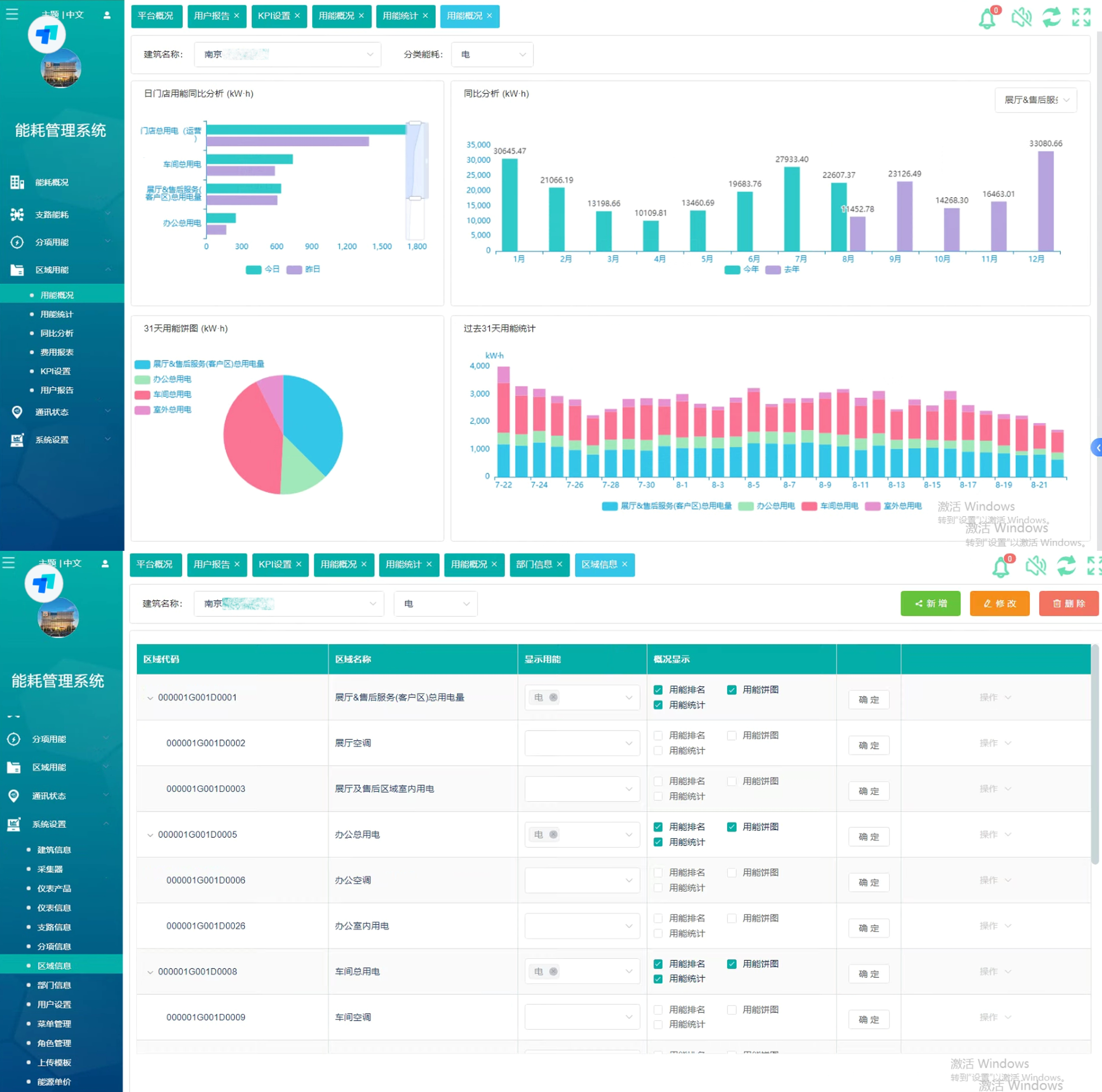

（1）       区域能源计量：将客户主要的用能按照能源类型分为电、水、压缩空气、燃气等。按区域划分为车间用电，办公区域用电，展厅及售后服务区域用电等。按分项划分为空调用电、动力用电、照明用电、光伏发电，自来水、回收水等。根据现场情况满足客户对于能源管理的基本要求，且自定义程度较高。

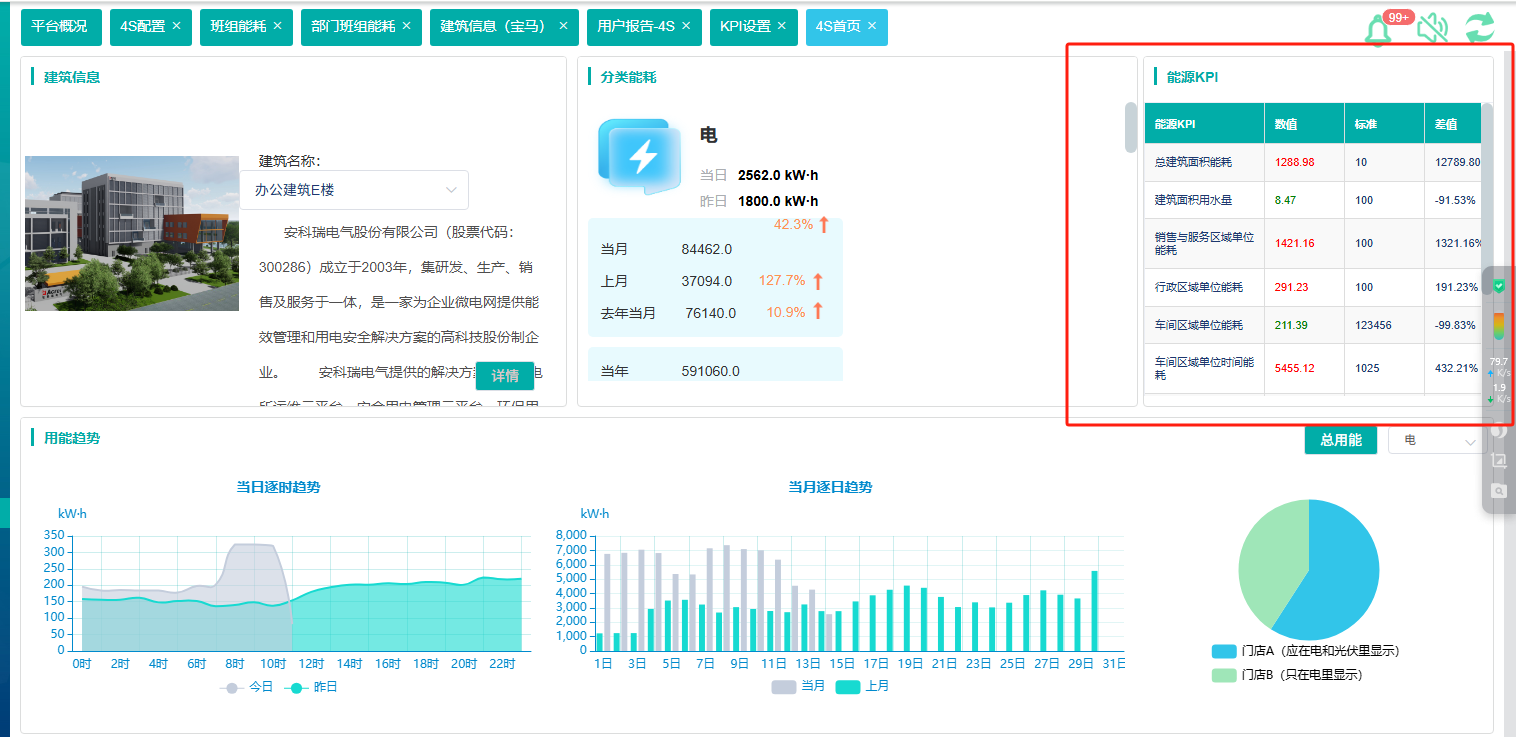

（2）       KPI指标：对能源消耗情况进行对比分析，实现单位建筑面积能耗、单位建筑面积用水量、销售与服务区域单位能耗、行政区域单位能耗、车间区域单位能耗、车间区域单位时间能耗等数据分析和指标对比。帮助用户节能降耗。

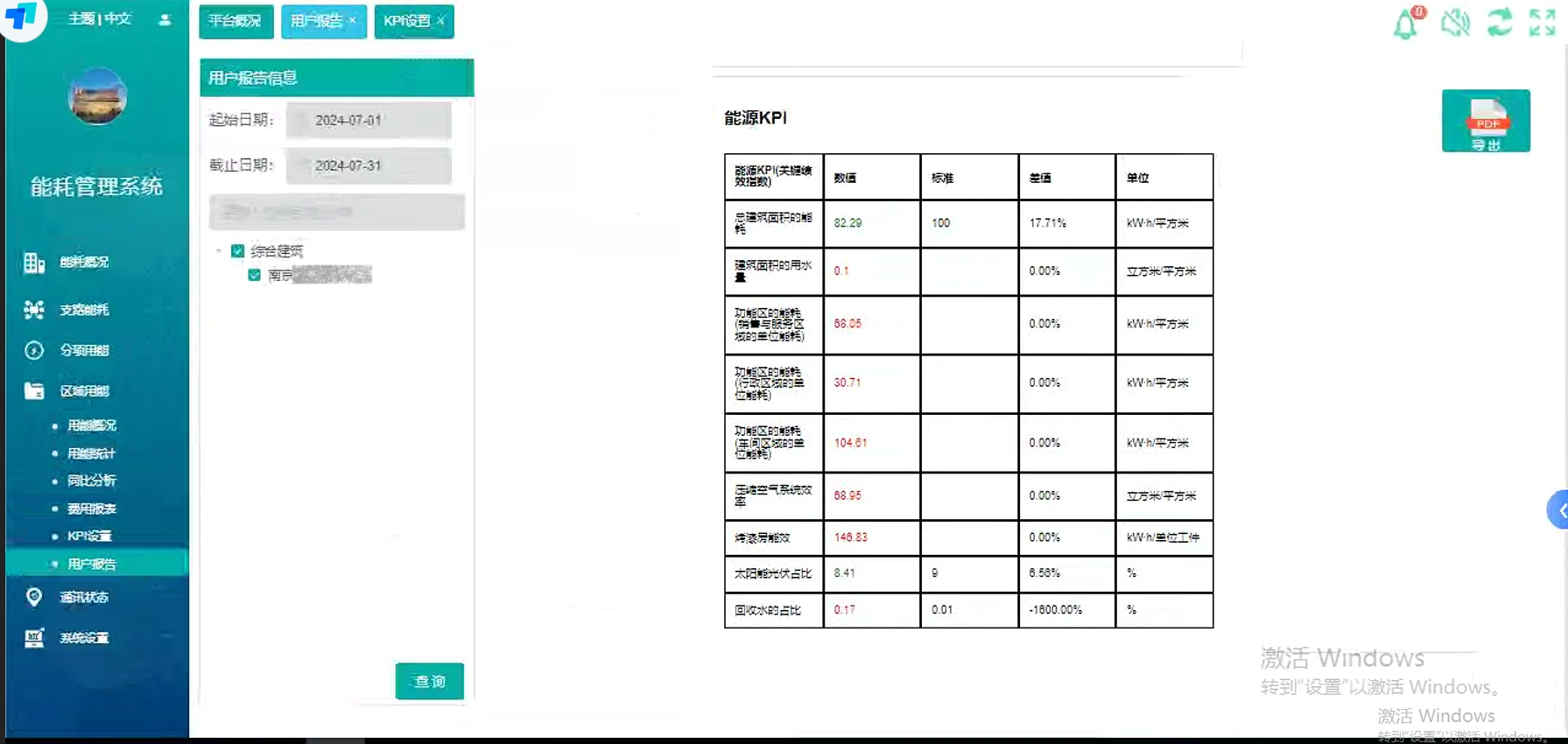

（3）       用户报告：提供全能源的月度、年度统计，各用能分区能耗排名，用能同环比，饼图占比等功能。并添加KPI参数的统计和配置，直观明了地展示门店能耗是否符合总部标准。同时按照客户需求修改用户报告风格，将大段文本信息，基本全部改为图表及表格的形式，更加直观的展示数据情况。

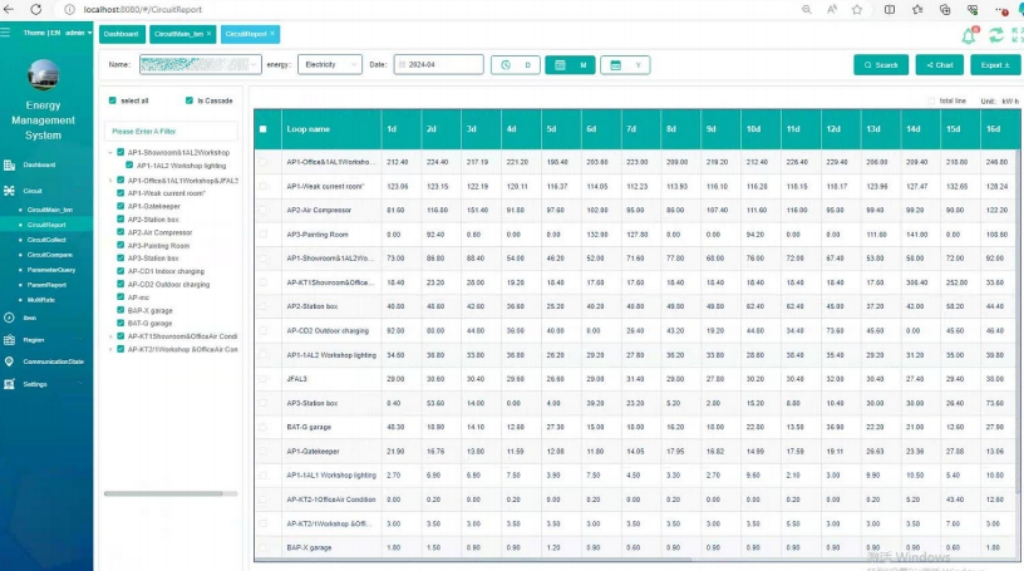

（4）       中英文切换：为保证中英文的自由切换，不仅满足菜单和UI功能的英文切换，所有仪表，设备，站点回路名称全部都做了英文录入接口，保证看到的所有功能都可以进行英文展示。

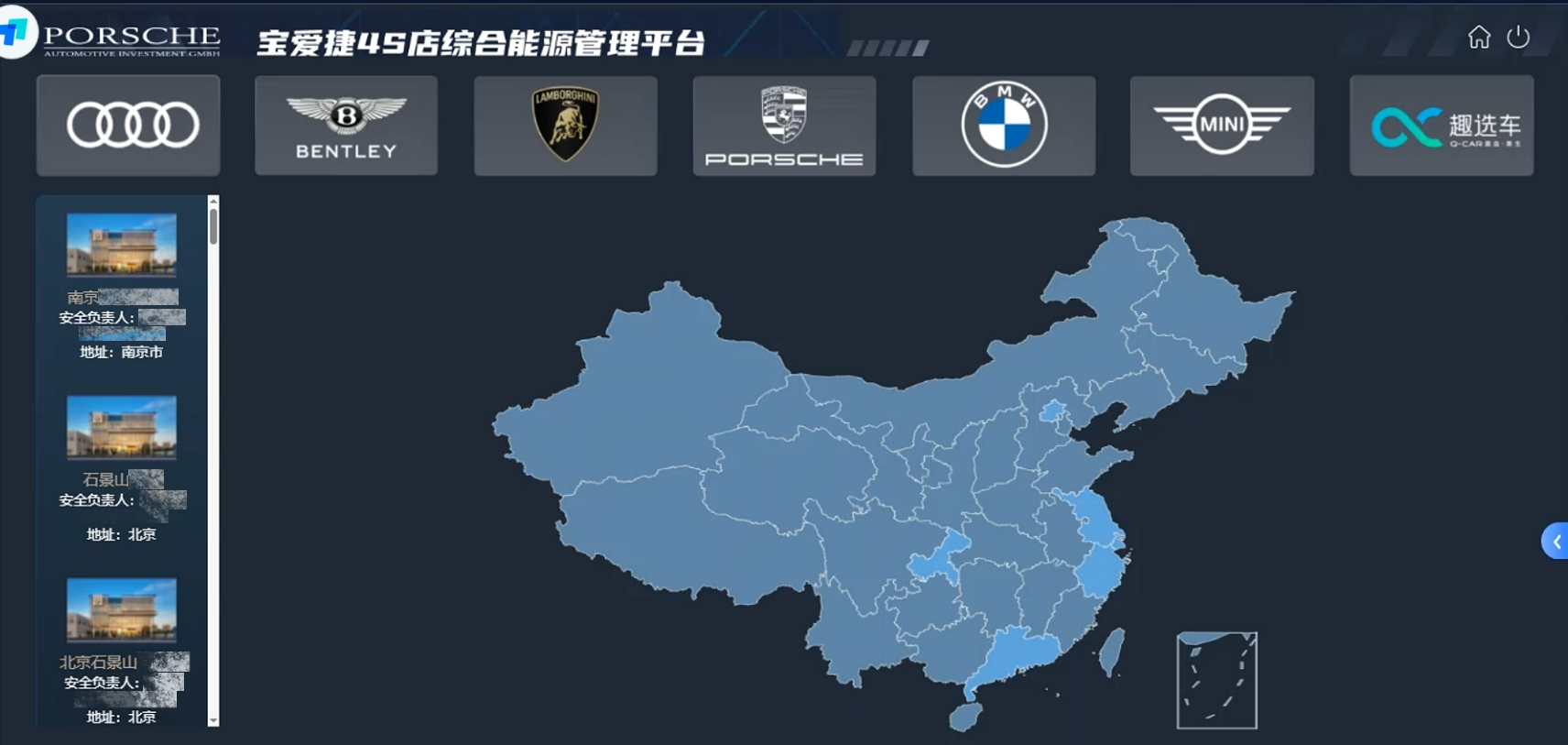

（5）       总部平台搭建：搭建总部平台，可通过总部平台选择任一门店平台实现跳转，可以通过地区及品牌筛选，同时门店平台的能耗数据及KPI指标数据也上传到了总平台，可在总部平台直接对比门店数据。

8.       总结：

Acrel-5000建筑能耗监测系统成功应用于全国40余家4S店项目，解决了客户在连锁门店能源管理中面临的几大关键难题。系统通过有线结合无线组网方案，确保了所有门店能耗数据的稳定、可靠采集与上传，为集中管理奠定了坚实基础。更重要的是，它改变了客户过去粗放管理模式，通过各种智能电表、水表、流量计等表计的采集，实现了对办公区、展厅、维修车间、烤漆房、光伏发电等不同功能区域，以及电、水、压缩空气、燃气等各类能源类型的准确计量，使客户得以清晰掌握各区域各环节的用能细节，准确定位能耗异常。同时，系统自动化计算并直观呈现总部规定的关键绩效指标（如单位面积能耗、烤漆房工件能耗、回收水利用率等），提升了 KPI 管理的效率与准确性。此外，搭建的总部级能源管理平台实现了对所有门店能耗数据及 KPI 指标的集中汇总与跨区域、跨品牌对比分析，为集团优化资源配置、制定统一节能策略提供了强大支撑；中英文界面与数据自由切换功能，则契合了外资企业的管理需求，确保了系统的无障碍应用。

综上所述，Acrel-5000建筑能耗管理系统为该集团构建了一个数据准确、管理智能的能耗监测平台，赋能客户实现了从“用能模糊"到“精细管控"、从“分散管理"到“集团统览"的能源管理能力跃升，为持续节能降耗和提升运营效率提供了核心工具。
