安科瑞 AMB 智能小母线系统 数据中心机房末端配电创新方案

安科瑞 刘迈

　　摘要： 随着AI算力需求爆发式增长，数据中心机房中的应用价值与典型案例。

　　关键词： 数据中心；智能小母线；末端配电；AMB监控系统；AI算力；能效管理

　　一、引言：数据中心配电的时代之问

　　AI算力需求的爆发式增长正在重塑数据中心的基础设施格局。单机柜功率密度从传统的5-8kW跃升至如今的15-30kW乃至更高的上百千瓦，供电可靠性要求迈向99.999%以上的严苛标准，PUE（电能利用效率）成为行业竞争的核心指标。在这一背景下，传统配电方案日益显得力不从心。

　　小母线系统是数据中心末端配电革新的重要力量。

　　二、传统数据中心配电模式的困境

　　在传统配电模式中，IT机房采用列头柜从总配电柜受电，再通过电缆经地板下的电缆桥架分配给各个机柜，形成典型的放射式供配电系统-3。然而，随着业务量的急速提升，这套模式暴露出一系列深层次问题。

　　2.1 供电线缆与桥架金属消耗量巨大

　　以10列×20台机柜的机房为例，在数据中心两路电源的2N架构下，共需要400个配电回路，每条回路电缆长度在2-20米之间，电缆与桥架的金属消耗量惊人。大量电缆堆积不仅占据空间，还会对机房气流组织造成干扰，不利于IT设备散热。

　　2.2 刚性架构制约灵活扩容

　　传统配电采用“点对点"的固定布线方式，一旦机柜位置调整或功率升级，就需要重新布线甚至改造列头柜，严重影响业务连续性。在数据中心生命周期中，IT设备的迭代周期通常为3-5年，而配电系统改造的复杂度与成本往往成为“隐形"的运维负担。

　　2.3 能效管理存在盲区

　　多数传统系统仅监测主干回路，缺乏支路级的精细化管理能力，难以实施动态容量调整和负载均衡。故障发生时排查耗时较长，平均修复时间（MTTR）居高不下。在AI算力负载剧烈波动的新场景下，传统配电系统的短板进一步放大。

　　三、智能小母线：末端的配电革命

　　智能小母线系统通过模块化设计、数字化监控和智能化分析三位一体的技术路线，有效应对上述挑战。与传统列头柜相比，其核心优势体现在以下几个维度。

　　3.1 灵活可扩展，适配AI快速迭代

　　智能小母线系统通过始端箱接受前端UPS来电，以具有金属外壳的母排系统组成输电干线，采用即插式插接箱给各个机柜内的PDU分配电。当个别机柜需要扩容或调整回路时，仅需增减插接箱即可实现，无需改造母线本体结构。这种模块化设计大幅降低了硬件迭代与机房重构的成本，适应AI时代算力密集、部署提速的发展节奏。

　　3.2 释放机房空间，提升单位面积算力价值

　　传统列头柜每20台机柜需占用1个机位空间，而母线方案通过取消列头柜可释放约5%的机房面积用于新增IT设备。以渗透率50%的全球数据中心容量计算，此举将显著提升单机柜算力密度，直接降低单位算力的空间成本。母线槽可直接部署于机柜上方，部署周期缩短至原有模式的四分之一。

　　3.3 全生命周期成本优势显著

　　母线槽使用寿命长达20-25年，支持多次拆卸复用，而传统列头柜加电缆方案每8-10年需整体更换。尽管母线初期投入成本高出约20%，但通过空间扩容带来的机柜增量收益，其额外成本可在2年内回收，叠加运维效率提升与故障率降低，长期经济性进一步强化。

　　4、安科瑞母线监控系统解决方案

　　安科瑞智能母线监控产品分为交流和直流母线监控两类，包括始端箱监测模块、插接箱监测模块以及触摸屏，另外还可以搭配母线槽连接器红外测温模块用于监测母线槽的运行温度，确保母线槽配电安全。

　　4.1、系统结构

4.2、系统功能

　　4.2.1主菜单

　　用户登录进入主菜单页面，主菜单上显示有数据采集、报警查询、参数设置和帮助四个板块，点击任意板块可进入对应界面进行数据查看及参数、功能编辑。

4.2.2实时监测

　　在主页点击数据采集按钮后，进入系统图界面，系统实时显示每一路的三相总电压及各个插接箱、始端箱的电压情况。

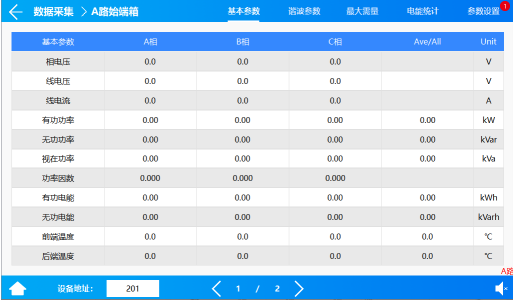

4.2.3 基本参数界面

　　显示电压、电流、功率、电能等电参数数据，在设备地址旁边的输入框输入本箱子对应的仪表地址，即可实现对箱子中仪表数据的采集。

4.2.4 谐波数据

　　系统通过智能小母线监控系统，采集谐波参数，分析各回路是否存在谐波，并分析谐波次数，通过点击“箭头"可以左右切换各个插接箱、始端箱的2-63次谐波数据；

4.2.5 需量阈值

　　显示电压、电流、功率的需量阈值及发生时间，根据数据分析，调整数据中心机房的用电负荷，根据实际用电情况调整变压器容量，或者通过人为干预，降低需量阈值，保障供电连续性和稳定性。

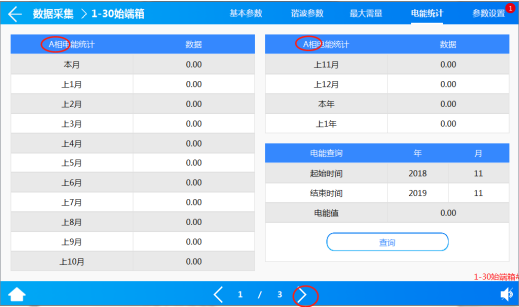

4.2.6 电能查询

　　电能情况可以查询上12月份的每个月用电量、上一年总用电量、本年已用电量、根据选择不同时间查询电能值。通过时间对比，区域对比，分析出合适的用电方案，节能降耗，降低PUE值。

4.3 配置方案

　　5、总结

　　在AI算力驱动的新一轮数据中心末端配电提供了从传统列头柜到智能母线的升级路径。
